Square Cooling Tower manufacturing - Cross Cooling tower , จำหน่าย คูลลิ่ง ทาวเวอร์ แบบสี่เหลี่ยม, คูลลิ่งทรงสี่เหลี่ยม, 100RT, 200 RT, 300RT
The Best Suare cooling tower สามารถช่วยลดอุณหภูมิของระบบคอมเพสเชอร์, ชิวเลอร์ Chiller อุปกรณ์ที่ต้องการ น้ำหล่อเย็น ต่างๆ ด้วยการออกแบบที่สามารถช่วยประหยัดพลังงาน เราออกแบบให้ คูลลิ่ง ทาวเวอร์ ให้มีประสิทธิภาพสูง ออกแบบให้เหมาะสมกับสภาพแวดล้อมบรรยากาศภายนอก ด้วยการออกแบบให้มีขนาดเล็ก, มีน้ำหนักเบา, และออกแบบให้ดูสวย ออกแบบ คูลลิ่ง ให้มีโครงสร้างทรงกทัดรัด, ประตูออกแบบให้แข็งแรง พัดลดประหยัดหลังงานและออกแบบให้มีเสียงเบา
คูลลิ่งเป็นระบบและอุปกรณ์ที่ใช้สำหรับกำจัดความร้อนในน้ำ โดยจะระบายความร้อนสู่บรรยายกาศต่อไป
| รุ่น Cooling | ราคา |
| Cooling 20 RT | 24,000 บาท |
| Cooling 50 RT | 42,000 บาท |
| Cooling 100 RT | 100,000 บาท |
| Cooling 200 RT | 250,000 บาท |
สำหรับ คูลลิ่งทาวเวอร์ สามารถสอบเพิ่มเติมได้ คะ ติดต่อสอบถามได้ที่ :
คุณมานพ 061-901 3329
E-Mail : manop.service@gmail.com
จำหน่ายอะไหล่ Cooling, Film Fill, PVC Filling
การเลือกใช้ คูลลิ่งทาวเวอร์ให้เหมาะสมกับการใช้งาน [Selecting the right cooling tower for your process]
RT unit - Cooling Tower
Cooling tower มีหน่วยยูนิตที่ใช้เรียกขนาดหรืออัตราการเปลี่ยนความร้อน หรือเป็นหบ่วยการทำความเย็น water-chiller refrigeration ton ชึ่ง 1 Refrigeration Ton (RT) = 1 TON
= 12000 Btu/h
= 200 Btu/min
= 3025.9 k Calories/h
= 12661 kJ/h
= 3.517 kW. 1 kW
= 0.2843 Refrigeration Ton (RT)
การเลือกคูลลิ่งทาวเวอร์ ระบายความร้อนที่เหมาะสมสำหรับเครื่องจักร ขึ้นอยู่กับหลายปัจจัย เช่น ประเภทของเครื่องทำความเย็น ความสามารถในการทำความเย็น และสภาพแวดล้อม
| ชนิด cooling | Benefit | Concern | สำหรับงาน |
| Open Circulation | Lower initial cost, simple design | Higher water consumption, scaling | Large industrial applications |
| Close Circulation | No water contamination, less maintenance | Higher cost, less efficient | requiring clean water |

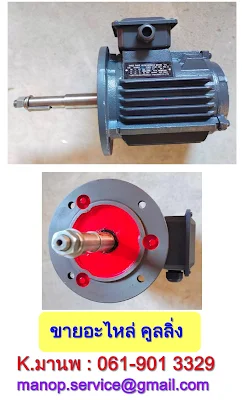

Motor for Cooling tower - direct drive :
สำหรับการออกแบบเลือกมอเตอร์ พัดลมคูลลิ่ง (cooling tower fans) จะออกแบบให้มีแรงหมุน high torque, ลมแรง เสียงเงียบ, มอเตอร์ขนาดมีเล็ก compact size, ออกแบบประหยัดพลังงาน saving energy สำหรับคูลลิ่ง ที่ออกแบบขนาดใหญ่จะมีการใช้ gearbox เพื่อช่วยในการหมุน
- AC induction motor : สามารถต่อเข้ากับพัดลม ซึ่งจะใช้ Drive Shaft และ Disc coupling, และมีช่างชำนาญในการปรับตั้งระบบสมดุลใบพัด, ในการใช้ระยะนานควรมีการบำรุงรักษา, น้ำมันหล่อลื่น, ระบบ seal, ทำให้เกิดสั่นสะเทือน เกิดเสียงดัง และการสึกหรอ
- ระบบเกียร์ Gearbox และ Drive transmission ออกแบบให้มีการระหยัดพลังงาน ลดการสูญเสียพลังงาไฟฟ้าในการขับเคลื่อน ชุดเกียร์ออกแบบให้มีเสียงเบา และไม่เกิดการรั่วไหลของน้ำมัน
- Fans motor : มีการออกแบบด้วยเทคโนโลยีใหม่ ของการเลือกติดตั้งระบบแม่เหล็ก Magnets, มีการ Laminated frame technology เพื่อการเคลือบ Cast iron สามารถเกิดแรงบิดอย่างต่อเนื่อง (highly torque motor) ติดตั้งกับระบบคูลลิ่งได้ง่าย มีการใช้สีขนิด EPOXY สีทนต่อการเปลี่ยนแปลงสภาพแว้ดล้อม ทนการกัดกร่อน ทนต่อลม, และมีสี coating cover เพื่อเพิ่มความทนทาน ความชื้น ของพื้นสี สามารถลดการบำรุงรักษาในระยะยาว
Cooling tower fans จะออกแบบให้มีความเร็วรอบช่วง 90 - 300 RPM, ขณะความเร็วมอเตอร์ 1,500 - 1,800 rpm
ระบบคูลลิ่ง ทาวเวอร์ ออกแบบให้สามารถใช้กับระบบทั้งขนาดเล็กและขนดใหญ่ ด้วยการออกแบบให้มีใบพัดขนาดใหญ่และลมแรง สามารถลดอุณหภูมิของน้ำได้รวดเร็วก่อนที่จะเข้าสู่ระบบหล่อเย็นอีกครั้ง
Drift Eliminator - ชุดแผ่นแผง PVC ป้องกันน้ำกระเด็น
Drift Eliminator - ชุดแผ่นแผง PVC ป้องกันน้ำกระเด็น
แผงกันกันกระเด็นน้ำ นิยมเรียกกันเช่น Droplet Eliminators, Panel eliminator, winged separators, filling สำหรับระบบคูลลิ่ง ทาวเวอร์ ออกใช้ได้ทั้งแบบ คูลลิ่งทรงกลม และ คูลลิ่งทรงสี่เหลียม ในขณะที่คูลลิ่งมีการเคลื่อนไหวกับลม (Air unit) ในระบบการระบายลมที่ใช้พัดลม โดยใช้มอเตอร์พัดลมให้เกิดการแลกเปลี่ยนความร้อน
Drift Eliminator - จะมีหน้าที่ป้องกันและแยกหยดน้ำ(Water droplet) ที่มีการเคลื่อมที่ในแนวตั้งตรงหรือมีการกระด็นออกด้านส่วนบน ในทิศ Air flow (winged separators) วัสดุที่ใช้ทำ Drift eliminators of cooling tower จะเป็น PVC panel ที่ทนทานต่ออุณหภูมิสูง และสามารเคมีที่ใช้ในระบบคูลลิ่ง และทนทานต่อการกัดกร่อน จากสาเหตุต่างๆ
การออกแบบ - จากออกแบบ Panel เป็นช่วงความสูงประมาณ 20 cm - 30 cm จะมีช่วงสำหรับบังควบทิศทางของอากาศ เช่น 2 stage , 3 stage , 4 stage ขึ้นอยู่กับปริมาณของน้ำที่กระเด็นของความแรงของพัดลม
ติดต่อสอบถาม : คุณมานพ 061-901 3329
E-Mail : manop.service@gmail.com
ประโยชน์ ข้อดี และการใช้งาน Drift Eliminators (Benefits) :
1.ชุดแผงการป้องกันน้ำกระเด็น สามารถป้องกันและลดผลกระทกต่อสิ่งแง้ดล้อมได้
2.ป้องกันการสูญเสียน้ำจากการเกิด Water drop
3.ไม่มีน้ำ หยดน้ำออกจากระบบ ทำให้เกิดการกัดกร่อนอุปกรณ์โลหะ
4.สามารถให้ให้เกิดน้ำ ให้มีการหมุนเวียนในระบบ Cooling tower ได้มากขึ้น
5.เกิดการ Energy Saving
6.มีการบำรุงรักษางานง่าย ทนทาน
7.ทำมาจากสาร PVC ที่ทนทานต่อสารเคมี และคุณภาพน้ำที่มีแร่ธาตุสูง และการเกิดสาหร่าย ราเมืออกต่างๆ
Water distribution Spray Nozzles - Evaporate cooling ระบบการกระจายน้ำในระบบคูลลิ่ง ทาวเวอร์
มีความสำคัญเพื่อช่วยให้น้ำที่มีอุณหภูมิสูงได้มีการกระจายแลกเปลี่ยนความร้อนให้กับอากาศจะมีอุปกรณ์ช่วยกระจายเป็นหยดน้ำเคลื่อนตัวในแนวตรง ไหลไปตามแผ่น PVC Filling for cooling tower ในทิศทางตรงข้ามกับ Air Flow หัวสเปรย์น้ำ (Spray Nozzles ) มีการออกแบบหลากหลายชนิด ใน Wet Zone,
มีความสำคัญเพื่อช่วยให้น้ำที่มีอุณหภูมิสูงได้มีการกระจายแลกเปลี่ยนความร้อนให้กับอากาศจะมีอุปกรณ์ช่วยกระจายเป็นหยดน้ำเคลื่อนตัวในแนวตรง ไหลไปตามแผ่น PVC Filling for cooling tower ในทิศทางตรงข้ามกับ Air Flow หัวสเปรย์น้ำ (Spray Nozzles ) มีการออกแบบหลากหลายชนิด ใน Wet Zone,
หัว Spray Nozzle จะมีส่วนที่เป็น Spray plate และฐาน ช่วยยึดกับท่อส่งความร้อนหรือถาดกระจายน้ำ (Upper Basin) วัสดุเป็น PVC พลาสติก, ส่วนรูกระจายน้ ำ( Nozzle orifice) ชึ่งมีผลต่อการไหลของน้ำ, ขนาดของหยดน้ำ, รูปทรงของน้ำที่มีการกระจายตัวเหนือส่วน PVC Filler โดยติดตั้ง Spray Nozzles จะมีการกหนดระยะระหว่างหัวสเปรย์ และจำนวน หัวสเปรย์ และแรงดันน้ำที่ตัวหัว nozzles ให้เหมาะสม
สามารถสังเกตด้วยการมองเห็น ส่วนใหญ่หัวสเปรย์จะมีการไหลประมาณ 0.7 - 1.2 Ltr/sec
ลักษณะที่ควรพิจารณา
- Uniform spray pattern
- Nozzles spray design ไม่เกิดการอุดตันระหว่างการกระจายน้ำจากสิ่งสกปกต่างๆ
- สามารถสร้าง water film อย่างต่อเนื่อง
- ทนทานต่อสารเคมี คุณภาพน้ำที่เปลี่ยนแปลง
คูลลิ่ง ทาวเวอร์ ประกอบด้วยใบพัดลมประสิทธิภาพสูง ซึ่งเป็นกลไกลทำให้เกิดอากาศระบายความร้อนทำให้น้ำเย็น (Air-Cooled heater exchanger) ด้วยการออกแบบมาเพื่อถอดและประกอบกำบตัวคูลลิ่งได้ง่าย ออกแบบให้ใช้พลังานน้อย Fan blade ใบพัดมีการออกแบบ excellent aerodynamic, ลดการสั่นสะเทือน ใบพัดลมคูลลิ่งทาวเวอร์ มีเส้นผ่านศูนย์กลาง ตั้งแต่ 30 ซม. ถึง 150 ซม.
คูลลิ่ง ทาวเวอร์ ประกอบด้วย Filler Media, PVC Filling, จุดประสงค์เพื่อให้เพิ่มระยะทางของน้ำที่ไหลผ่านจากด้านบนลงล่าง และเพิ่มระยะเวลาของที่ไหลผ่าน Residence time , Heat transfer area , ซึ่งคูลลิ่งจะนำเอาความร้อนส่วนเกินในน้ำ นำส่งออกกับการระบายอากาศ สามารถ ใช้กับอุปกรณ์เครื่องจักรที่ต้องการหล่อเย็น เช่น
คูลลิ่ง ทาวเวอร์ ประกอบด้วยใบพัดลมประสิทธิภาพสูง ซึ่งเป็นกลไกลทำให้เกิดอากาศระบายความร้อนทำให้น้ำเย็น (Air-Cooled heater exchanger) ด้วยการออกแบบมาเพื่อถอดและประกอบกำบตัวคูลลิ่งได้ง่าย ออกแบบให้ใช้พลังานน้อย Fan blade ใบพัดมีการออกแบบ excellent aerodynamic, ลดการสั่นสะเทือน ใบพัดลมคูลลิ่งทาวเวอร์ มีเส้นผ่านศูนย์กลาง ตั้งแต่ 30 ซม. ถึง 150 ซม.
คูลลิ่ง ทาวเวอร์ ประกอบด้วย Filler Media, PVC Filling, จุดประสงค์เพื่อให้เพิ่มระยะทางของน้ำที่ไหลผ่านจากด้านบนลงล่าง และเพิ่มระยะเวลาของที่ไหลผ่าน Residence time , Heat transfer area , ซึ่งคูลลิ่งจะนำเอาความร้อนส่วนเกินในน้ำ นำส่งออกกับการระบายอากาศ สามารถ ใช้กับอุปกรณ์เครื่องจักรที่ต้องการหล่อเย็น เช่น
- refrigeration series,
- electric furnace,
- injection molding,
- leather, power generation,
- steam turbine,
- aluminum processing,
- air compressor,
- industrial water cooling
